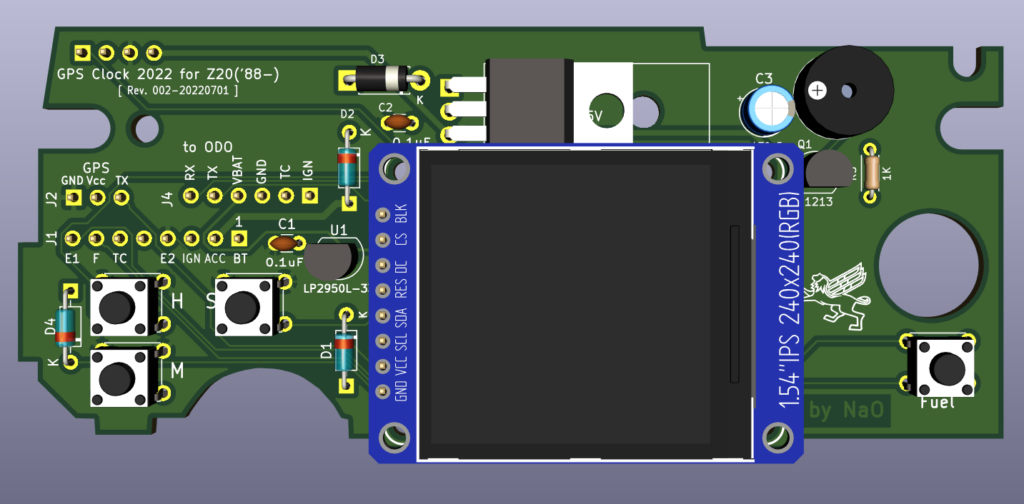

GPS Clock 2022-R2 for Z20 (’88-)

Rev.002-2022-07-01

特徴

  • 純正置き換え仕様
    • GZ20,MZ20,MZ21 中期,後期(1988〜1991/3) 専用
    • ガレNaOオリジナル 専用PCBにて製作
    • Fuel(ゲージ拡大)ボタンも活きてます。
  • Rev.001からの変更内容
    • 専用ターミナルI/F追加
    • ブザーによる時報機能 (設定は専用ターミナルから)
    • ユーザーロゴ入れ替え機能 (設定は専用ターミナルから)
    • MCU変更
      • Teensy3.2 → Teensy 4.0
        ※Teensy3.2がdiscontinued(おそらく)のため。
  • 時計機能
    •  GNSS(GPS/QZSS/GLONASS)による時刻同期
      • 毎起動時GNSSデータ受信時に時刻補正
    • RealTimeClockによる時刻補正
      • 車両バッテリーでのバックアップ (電流は1mA以下)
  • 起動ロゴ
    • 設定した起動ロゴを約5秒間表示
  • 表示モード
    • 時計モード１ ： ロゴ、年月日・曜日、時刻

      左側のロゴは、
      月〜金: 白
      土: シアン
      日: 赤
      で表示されます。
    • 時計モード2 ： 年月日、曜日、時刻(大)
    • イグニッション電圧計
    • GNSS受信情報

      • Lon: 経度(東経°)
        Lat: 緯度(北緯°)
        GPS: 衛星受信数
        [xx]: 秒
        IGN: IGN電圧
        T: テール&レオスタット状態(0:Off 1:On)
  • バックライト調整
    • テール連動で輝度を調整
      • テールOFFで高輝度
      • テールON&レオスタットスイッチON(左側)で低輝度
    • 手動で高輝度・低輝度切り替え可能
  • 設定機能
    • 表示位置調整(上下)
    • 起動ロゴ選択、起動ロゴ色選択
    • バックライト輝度調整

取り付け方法

使い方

注文について

技術情報
  • 本体側
    •  マイコン部
      • PJRC Teensy 4.0 @150MHz
      • ARM Cortex-M7 (max 600 MHz)
      • 2048K Flash, 1024K RAM
      • RTC内蔵
    • ディスプレイ部
      • 1.54インチ IPS TFT LCD
      • 240×240
      • SPI通信
  • ターミナル側
    • マイコン部
      • Raspberry Pi Pico
      • RP2040(Dual-core cortex M0+)
      • 2048K Flash, 264K RAM
    • RTC
      • DS3231
    • microSDスロット
      • AE-MICRO-SD-DIP
    • ディスプレイ部
      • 1.8インチ IPS TFT LCD
      • 160×128
      • SPI通信
    • キーボード部
      • 3×4 Matrix Keypad
  • GPSレシーバー
